Під час монтажу систем водопостачання, опалення чи інших трубопроводів часто виникає потреба надійно з’єднати дві труби між собою. Якщо труби мають зовнішню різьбу, найпростішим і найпоширенішим рішенням є муфта для труб. Незважаючи на просту конструкцію, саме ця деталь забезпечує міцне, розбірне та герметичне різьбове з’єднання, яке за правильного монтажу може служити десятки років.
Багато хто недооцінює роль муфти, вважаючи її лише невеликим металевим циліндром із різьбою. Насправді без неї неможливо зібрати більшість класичних різьбових вузлів. Вона використовується під час ремонту трубопроводів, монтажу нових систем, встановлення запірної арматури, насосів, фільтрів та іншого сантехнічного обладнання.
У цій статті розглянемо, що таке муфта для труб, як вона працює, які бувають види, як правильно вибрати потрібний розмір і на що звернути увагу перед покупкою.
Що таке муфта для труб
Муфта для труб — це різьбовий сантехнічний фітинг із внутрішньою трубною різьбою, призначений для з’єднання двох деталей із зовнішньою різьбою однакового діаметра.
Найчастіше муфти використовують для:
- з’єднання двох сталевих труб;
- ремонту пошкоджених ділянок трубопроводу;
- подовження труб;
- монтажу сантехнічної арматури;
- складання різьбових вузлів без застосування зварювання.
Саме завдяки муфті різьбове з’єднання можна за потреби розібрати, відремонтувати або замінити окрему деталь без демонтажу всієї системи.

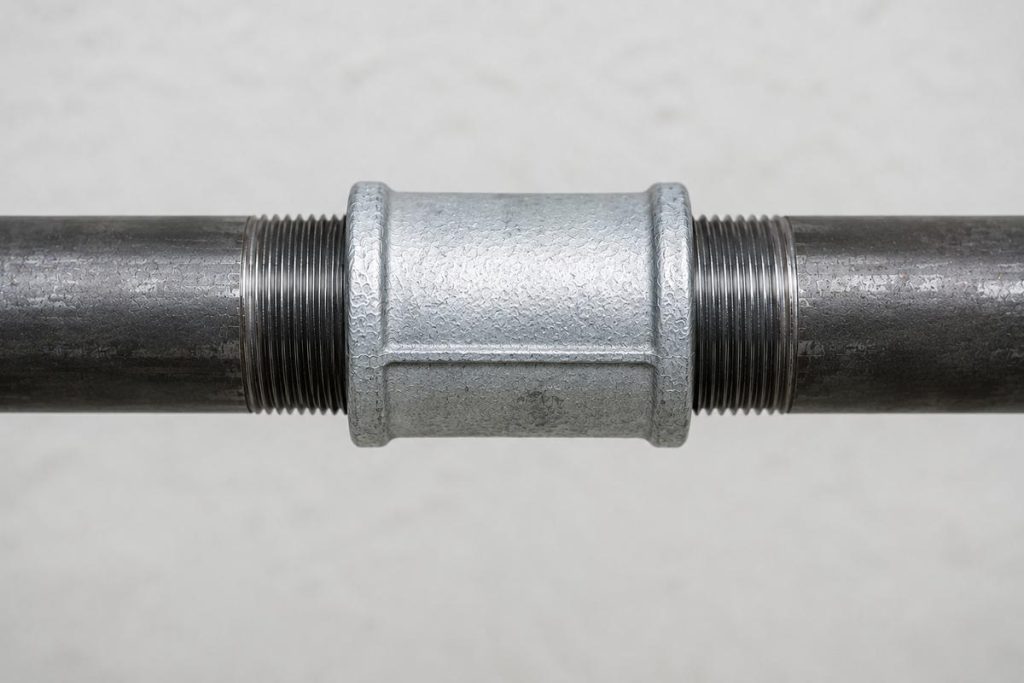

Як працює муфта
Принцип роботи муфти досить простий, але саме він зробив її одним із найпоширеніших сантехнічних фітингів.
На кінцях двох труб нарізають зовнішню трубну різьбу. Усередині муфти знаходиться відповідна внутрішня різьба. Під час закручування муфта входить у зачеплення з різьбою деталей і з’єднує їх між собою.
Важливо розуміти, що сама муфта не створює повної герметичності. Її основне завдання — забезпечити міцне механічне з’єднання. Захист від протікання забезпечує ущільнювальний матеріал: сантехнічний льон, ФУМ-стрічка, ущільнювальна нитка або анаеробний герметик.
Саме тому навіть найдорожча муфта не гарантуватиме герметичність, якщо різьба пошкоджена або ущільнювач нанесений неправильно.

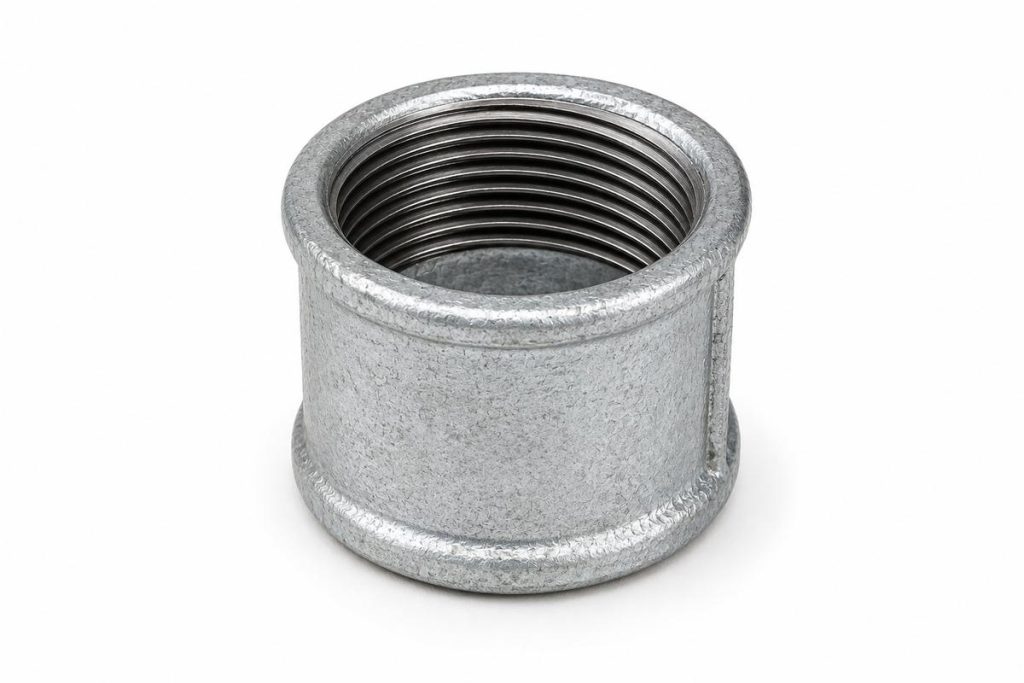

Чому муфта має саме таку конструкцію
На перший погляд конструкція муфти здається дуже простою. Але кожен її елемент має своє призначення.
Товсті стінки корпусу забезпечують достатню міцність під час затягування трубним ключем. Усередині виконана повноцінна трубна різьба, яка рівномірно розподіляє навантаження між витками.
Внутрішня різьба також краще захищена від випадкових механічних пошкоджень під час транспортування та зберігання. Саме тому якісна муфта може служити багато років навіть у складних умовах експлуатації.
З яких матеріалів виготовляють муфти
Матеріал муфти підбирають залежно від призначення трубопроводу та умов його експлуатації.
| Матеріал | Переваги | Застосування |
|---|---|---|
| Чорна сталь | Міцність, доступна ціна | Опалення, технічні трубопроводи |
| Оцинкована сталь | Стійкість до корозії | Водопостачання |
| Латунь | Добра корозійна стійкість | Питна вода, сантехніка |
| Нержавіюча сталь | Максимальна довговічність | Харчова та хімічна промисловість |
Для більшості систем зі сталевих труб найчастіше використовують чорні або оцинковані сталеві муфти.
Як виготовляють різьбові муфти
Більшість покупців звертають увагу лише на розмір і ціну виробу. Проте якість муфти значною мірою залежить від технології її виготовлення.
Спочатку виготовляють заготовку. Залежно від виробника це може бути гаряче штампування, кування, лиття або виготовлення з відповідної сталевої заготовки. Потім деталь проходить механічну обробку, під час якої формується зовнішня поверхня та нарізається внутрішня трубна різьба.
Після цього виріб проходить контроль якості. Перевіряють точність різьби, геометрію корпусу, відсутність тріщин і дефектів металу.
Для оцинкованих муфт останнім етапом є нанесення захисного цинкового покриття, яке значно сповільнює появу корозії.
Саме якість механічної обробки різьби багато в чому визначає, наскільки легко буде монтуватися муфта і чи не виникнуть проблеми під час складання різьбового вузла.
Які бувають види муфт
Хоча всі муфти виконують одну основну функцію — з’єднання деталей із зовнішньою різьбою, вони відрізняються конструкцією, матеріалом і призначенням. Правильно підібраний тип муфти значно спрощує монтаж і підвищує надійність усього трубопроводу.
Пряма муфта
Найпоширеніший варіант. Має однакову внутрішню різьбу з обох боків і використовується для з’єднання двох труб одного діаметра. Саме такі муфти найчастіше зустрічаються у системах опалення та водопостачання.
Перехідна муфта
Використовується тоді, коли потрібно з’єднати труби різного діаметра. Наприклад, перейти з різьби 1 дюйм на 3/4 дюйма. Це дозволяє уникнути використання кількох додаткових фітингів.
Оцинкована муфта
Має захисне цинкове покриття, яке сповільнює утворення іржі. Найчастіше застосовується у системах холодного водопостачання та на відкритих ділянках трубопроводів.
Посилена муфта
Відрізняється товстішими стінками корпусу. Такі вироби використовують у системах із підвищеним робочим тиском або там, де можливі значні механічні навантаження. Під час вибору необхідно враховувати характеристики конкретного трубопроводу та вимоги виробника.
Як правильно вибрати розмір муфти
Одна з найпоширеніших помилок — вибирати муфту за зовнішнім діаметром труби. Насправді всі різьбові фітинги підбирають за розміром трубної різьби.
| Розмір різьби | Побутова назва | Найчастіше застосування |
|---|---|---|
| 1/2″ | Пів дюйма | Підводки до змішувачів, сантехнічні прилади |
| 3/4″ | Три чверті дюйма | Опалення, стояки та побутове водопостачання |
| 1″ | Один дюйм | Основні магістралі приватних будинків |
| 1 1/4″ | Один і одна чверть дюйма | Котельні, насосні та виробничі мережі |
| 1 1/2″ | Півтора дюйма | Трубопроводи більшої пропускної здатності |
| 2″ | Два дюйми | Великі інженерні системи |
Наведені сфери застосування є орієнтовними. Реальний розмір трубопроводу підбирають з урахуванням необхідної пропускної здатності, тиску, довжини системи та особливостей обладнання.
Якщо ви не впевнені у розмірі різьби, не варто підбирати муфту «на око». Краще скористатися різьбоміром, таблицею трубних розмірів або взяти із собою старий фітинг як зразок.
Детальніше про співвідношення дюймів і міліметрів можна прочитати у статті діаметри труб у міліметрах і дюймах.

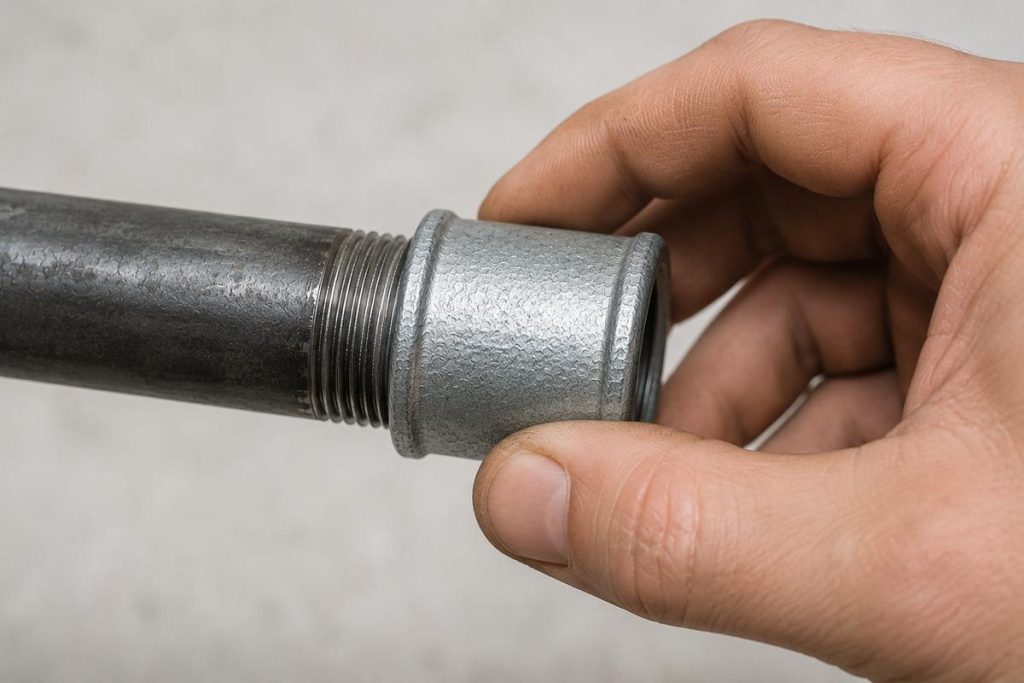

Як перевірити якість муфти перед покупкою
Якісну муфту можна відрізнити від неякісної, якщо знати, на що звертати увагу.
Насамперед уважно огляньте різьбу. Вона повинна бути рівною, чистою, без задирок, тріщин, пропусків і помітних слідів поганої механічної обробки.
Потім перевірте торці виробу. Вони мають бути рівними, без раковин, сколів і перекосів.
Якщо є можливість, спробуйте накрутити муфту на справний різьбовий зразок відповідного розміру. Перші витки вона повинна проходити від руки без перекосу та різкого заклинювання.
Якщо вже після першого оберту відчувається сильний опір, це може свідчити про неточну різьбу, пошкодження витків, забруднення або невідповідність розмірів. Не варто одразу намагатися закрутити деталь великим ключем.
Типові дефекти неякісних муфт
Дефекти можуть виникати як через порушення технології виробництва, так і через пошкодження під час транспортування або зберігання. Найпоширеніші проблеми:
- нерівномірна або неповна різьба;
- овальна чи деформована форма корпусу;
- тріщини або раковини в металі;
- занадто тонкі чи нерівномірні стінки;
- нерівні торці;
- пошкоджене або нерівномірне цинкове покриття;
- задирки та металева стружка всередині різьби.
Такі дефекти можуть призвести до заклинювання під час монтажу, пошкодження різьби, протікання або руйнування вузла після запуску системи.

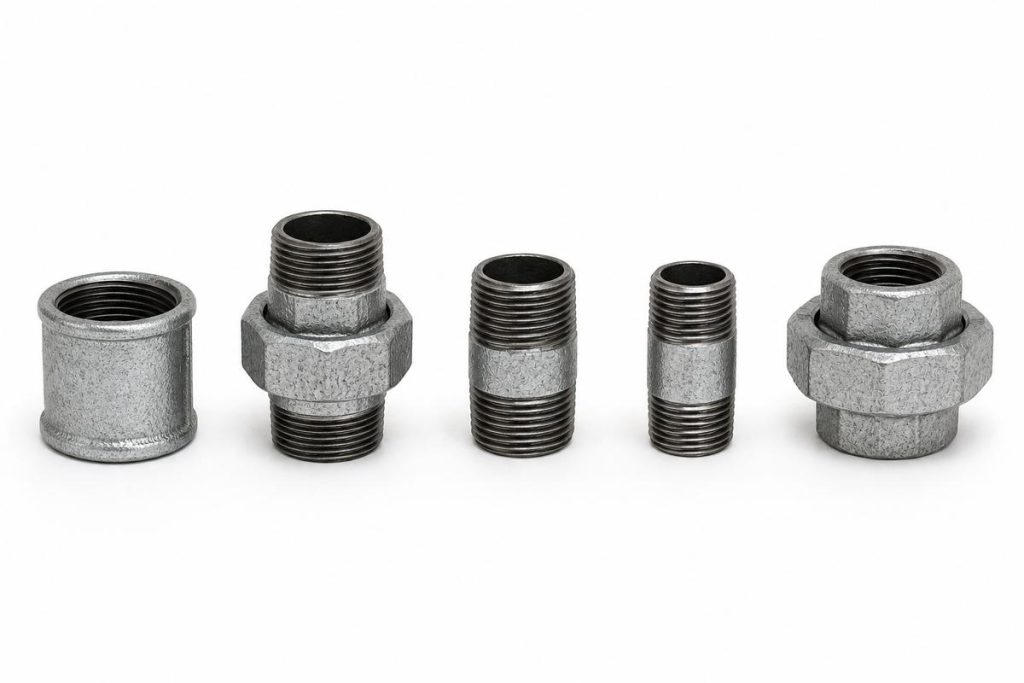

Муфта, згін, бочонок, ніпель чи американка — що вибрати
Ці деталі часто плутають між собою, хоча вони виконують різні функції.
| Фітинг | Основне призначення |
|---|---|
| Муфта | З’єднання двох деталей із зовнішньою різьбою |
| Згін | З’єднання нерухомих труб за допомогою довгої різьби, муфти та контргайки |
| Бочонок | Короткий відрізок із зовнішньою різьбою з обох боків |
| Ніпель | З’єднання двох деталей із внутрішньою різьбою |
| Американка | Швидкорозбірне різьбове з’єднання з накидною гайкою |
Муфта є базовим елементом багатьох різьбових трубопроводів. Але якщо труби вже закріплені й не можуть обертатися, для класичного способу монтажу знадобиться згін із муфтою та контргайкою. Якщо обладнання потрібно регулярно демонтувати, зручніше використати американку.
Докладніше про швидкорозбірний вузол читайте у статті що таке американка у сантехніці та як її встановити.
Як правильно встановити різьбову муфту
Спосіб монтажу залежить від конструкції трубопроводу. Якщо одну з труб або деталей можна обертати, муфту накручують на підготовлену зовнішню різьбу, після чого в інший її бік вкручують другу деталь.
Якщо обидві труби вже жорстко закріплені та не можуть обертатися, звичайного накручування муфти недостатньо. У такому випадку застосовують згін із довгою різьбою, муфтою та контргайкою або використовують інше розбірне рішення.
1. Перевірте відповідність деталей
Муфта та зовнішня різьба повинні мати однаковий розмір і сумісний тип різьби. Деталь має накручуватися від руки без перекосу.
2. Очистьте різьбу
Видаліть старий ущільнювач, бруд, фарбу, іржу та металеву стружку. Пошкоджену різьбу потрібно відновити або замінити деталь.
3. Виконайте пробне складання
Накрутіть муфту без ущільнювача. Це допоможе перевірити сумісність деталей і зрозуміти, скільки робочих витків входить у з’єднання.
4. Нанесіть ущільнювач
Для різьбових з’єднань використовують сантехнічний льон із пастою, ФУМ-стрічку, ущільнювальну нитку або анаеробний герметик. Матеріал необхідно застосовувати відповідно до його призначення та інструкції виробника.
Докладна інструкція є у статті як правильно намотувати льон або ФУМ-стрічку.
5. Накрутіть муфту без перекосу
Починайте складання рукою. Якщо деталь одразу йде під кутом або заклинює, відкрутіть її та перевірте початок різьби.
6. Підтягніть з’єднання ключем
Зусилля повинно бути достатнім для надійного складання, але без надмірного перетягування. Не слід намагатися силою компенсувати дефектну різьбу або неправильну кількість ущільнювача.
7. Перевірте герметичність
Після запуску системи протріть з’єднання насухо та огляньте його під робочим тиском. Якщо з’являється волога, потрібно визначити причину, а не лише сильніше затягувати муфту.
Типові помилки під час монтажу муфти
Навіть якісна муфта не забезпечить герметичного з’єднання, якщо під час монтажу були допущені помилки. Найчастіше проблеми виникають через неправильну підготовку різьби, перекіс або невідповідну кількість ущільнювача.
| Помилка | До чого призводить | Як уникнути |
|---|---|---|
| Монтаж на брудну різьбу | Заклинювання та протікання | Ретельно очистити різьбу перед складанням |
| Пошкоджені витки | Перекіс і ненадійне з’єднання | Відновити різьбу або замінити деталь |
| Неправильний розмір | Муфта не накручується або має люфт | Перевірити позначення та тип різьби |
| Надто багато ущільнювача | Муфта важко закручується, можливе пошкодження | Наносити матеріал рівномірно й помірно |
| Замало ущільнювача | Просочування води по витках | Повністю ущільнити робочу частину різьби |
| Надмірне затягування | Пошкодження різьби або корпусу | Не застосовувати надмірну силу |
Якщо з’єднання вже підтікає, корисно прочитати статтю тече різьбове з’єднання: що робити.
Практична порада
Досвідчені майстри рідко починають монтаж одразу з ущільнення. Спочатку вузол збирають «насухо». Це дозволяє переконатися, що всі деталі підібрані правильно, різьба не має перекосів, а муфта проходить робочі витки без заклинювання.
Лише після такої перевірки наносять ущільнювальний матеріал і виконують остаточне складання. Ця проста звичка допомагає виявити невідповідний розмір, пошкодження різьби або виробничий дефект ще до запуску системи.
Не потрібно компенсувати погану різьбу великим шаром льону або ФУМ-стрічки. Ущільнювач заповнює невеликі проміжки між справними витками, але не може виправити значний перекіс, зірвану різьбу чи тріщину в корпусі.
Цікаво знати
Слово «муфта» використовується не лише в сантехніці. У машинобудуванні муфтами називають деталі та пристрої, які з’єднують вали, приводи й інші елементи механізмів. Конструкції відрізняються, але загальний принцип залишається схожим: дві окремі частини об’єднуються в один робочий вузол.
Класичні різьбові з’єднання продовжують використовуватися поряд із прес-фітингами, зварюванням і полімерними трубами. Їх цінують за міцність, ремонтопридатність і можливість зібрати систему звичайним інструментом.
Часті запитання — FAQ
Для чого потрібна муфта для труб?
Вона з’єднує дві труби або інші деталі із зовнішньою різьбою. Муфти використовують під час монтажу, ремонту та подовження трубопроводів.
Чи можна повторно використовувати муфту?
Так, якщо корпус не має тріщин або деформацій, а внутрішня різьба не пошкоджена. Перед повторним монтажем потрібно видалити старий ущільнювач і перевірити деталь.
Яка муфта краща — чорна чи оцинкована?
Вибір залежить від умов експлуатації та матеріалів трубопроводу. Оцинкована сталь краще захищена від корозії. Чорні сталеві муфти часто використовують в опаленні та технічних системах, де передбачений додатковий захист металу.
Чому муфта не накручується до кінця?
Причиною можуть бути невідповідний розмір або тип різьби, пошкоджені витки, перекіс, забруднення, виробничий дефект чи надмірна кількість ущільнювача.
Чим муфта відрізняється від ніпеля?
Муфта має внутрішню різьбу й з’єднує деталі із зовнішньою різьбою. Ніпель має зовнішню різьбу та з’єднує дві деталі з внутрішньою різьбою.
Чим муфта відрізняється від американки?
Звичайна муфта є простим різьбовим фітингом. Американка має накидну гайку та дає змогу швидко роз’єднати вузол без обертання труб або приєднаного обладнання.
Чи можна встановити муфту без льону або ФУМ-стрічки?
Звичайне трубне різьбове з’єднання потребує відповідного ущільнення. Окрім льону та ФУМ-стрічки, можуть використовуватися сантехнічна нитка або анаеробний герметик. Виняток становлять спеціальні конструкції, у яких герметичність забезпечує окреме ущільнення.
Що робити, якщо муфта заклинює?
Не намагайтеся одразу провернути її довгим ключем. Відкрутіть деталь, очистьте різьбу, перевірте розмір, початкові витки, співвісність і відсутність задирок.
Висновок
Муфта для труб — одна з базових деталей різьбового трубопроводу. Вона дозволяє без зварювання з’єднати дві труби або інші елементи із зовнішньою різьбою.
Надійність такого вузла залежить не лише від самої муфти. Важливі точність і стан різьби, правильний розмір, сумісність матеріалів, відповідний ущільнювач та акуратне складання без перекосу й надмірного зусилля.
Перед остаточним монтажем варто виконати пробне складання без ущільнювача. Якщо муфта рівно накручується від руки та не має помітних дефектів, правильно зібране з’єднання зможе працювати багато років без протікань.
