Для чого потрібна контргайка на трубі? У класичному різьбовому з’єднанні вона фіксує муфту на довгій різьбі згона та притискає ущільнювальний матеріал. Завдяки цьому муфта не зміщується, а стик залишається герметичним.

На вигляд трубна контргайка нагадує невисоку шестигранну гайку з внутрішньою різьбою. Проте у сантехнічному вузлі вона виконує цілком конкретне завдання. Особливо важлива ця деталь під час з’єднання двох нерухомих сталевих труб, які неможливо провернути навколо своєї осі.

Коротко: на довгу різьбу згона спочатку накручують контргайку, а після неї — муфту. Після з’єднання труб муфту фіксують контргайкою, попередньо уклавши між ними сантехнічний льон або інший відповідний ущільнювальний матеріал.

Щоб правильно зрозуміти, для чого потрібна контргайка, її необхідно розглядати не окремо, а як частину класичного вузла «згін — муфта — контргайка».

Що таке трубна контргайка

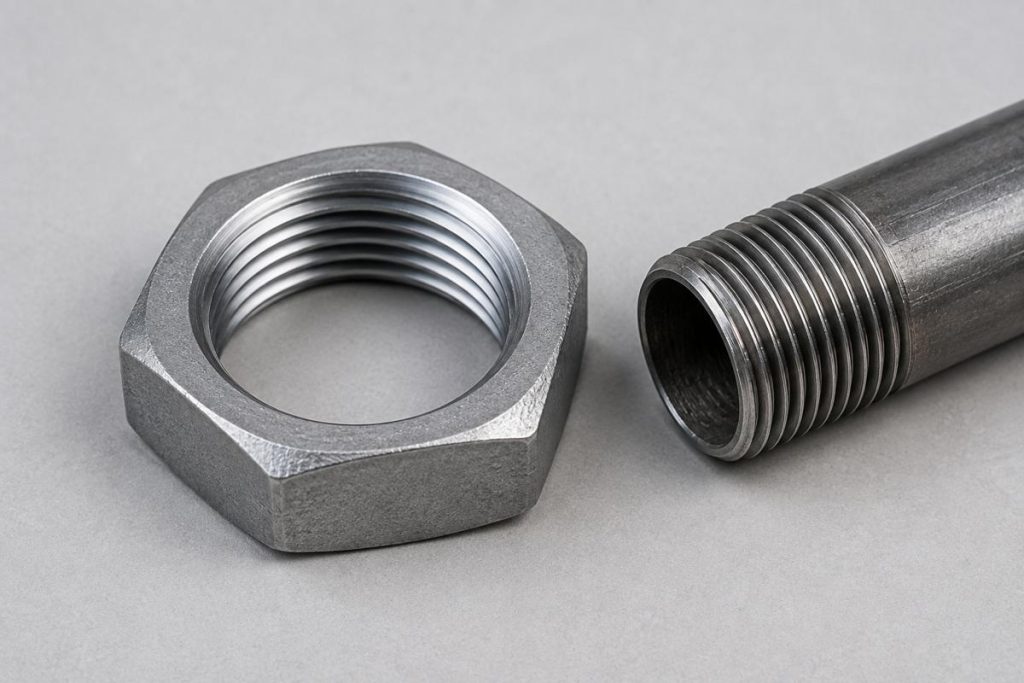

Трубна контргайка — це металева деталь із внутрішньою трубною різьбою та зовнішніми гранями під ключ. Для сталевих трубопроводів найчастіше застосовують сталеві контргайки, хоча також існують оцинковані, чавунні й латунні варіанти.

На відміну від звичайної гайки, яка переважно використовується разом із болтом, сантехнічну контргайку накручують безпосередньо на зовнішню трубну різьбу. Вона створює упор для муфти, фітинга, крана або іншої різьбової деталі.

Трубні контргайки використовують у таких системах:

• холодного та гарячого водопостачання;
• водяного опалення;
• підключення радіаторів;
• технічних трубопроводах;
• ремонтних вузлах сталевих труб;
• інших з’єднаннях із циліндричною трубною різьбою.

Найчастіше контргайку можна побачити на згоні — відрізку сталевої труби, який має коротку різьбу з одного боку та довгу з іншого.

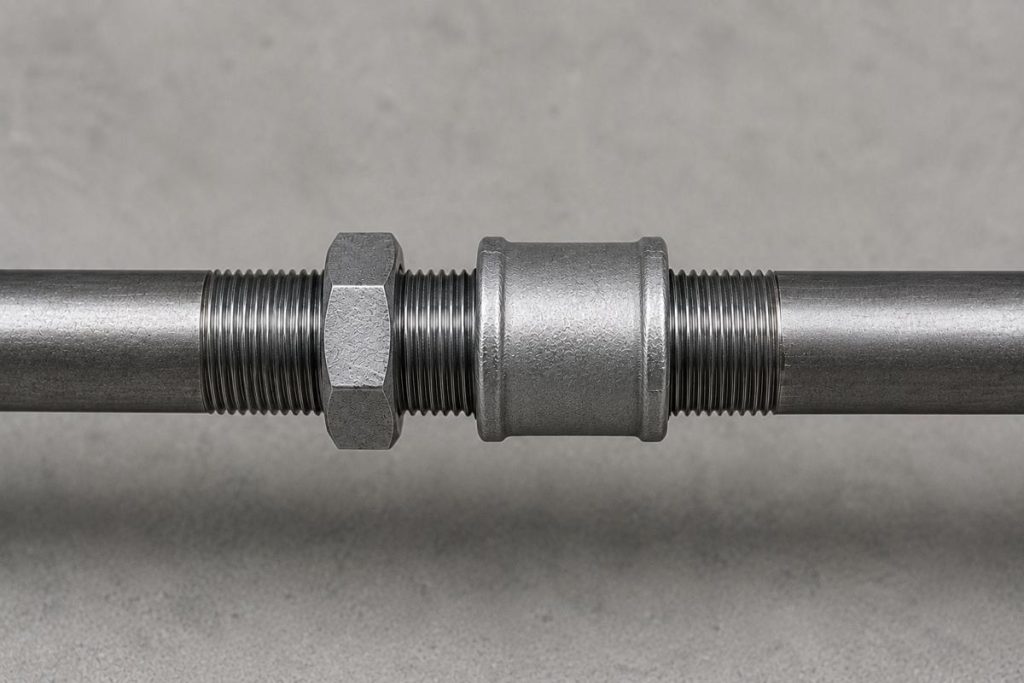

У класичному різьбовому вузлі разом працюють згін, муфта та контргайка. Саме муфта забезпечує основне різьбове з’єднання, а контргайка фіксує його положення й запобігає самовідкручуванню.

Для чого потрібна контргайка у з’єднанні труб

У класичному згінному з’єднанні контргайка виконує дві основні функції: механічну фіксацію муфти та герметизацію стику на довгій різьбі.

Фіксація муфти

Після того як муфту скручують із довгої різьби згона на різьбу другої труби, вона повинна залишатися у визначеному положенні. Контргайку підводять до муфти й затягують, створюючи механічний упор.

Завдяки цьому муфта не може вільно переміщуватися по довгій різьбі. Це важливо у трубопроводах, де можливі вібрації, температурні розширення або інші навантаження.

Ущільнення стику

Між торцем муфти та контргайкою укладають ущільнювальний матеріал. Під час затягування контргайка притискає його до муфти та різьби згона.

У традиційних сталевих системах для цього часто використовують сантехнічний льон з ущільнювальною пастою. Льон заповнює проміжки між витками, а контргайка утримує ущільнення у потрібному положенні.

Отже, контргайка не просто перешкоджає зміщенню муфти. У класичному вузлі вона також бере участь у герметизації різьбового з’єднання.

Як влаштований вузол «згін — муфта — контргайка»

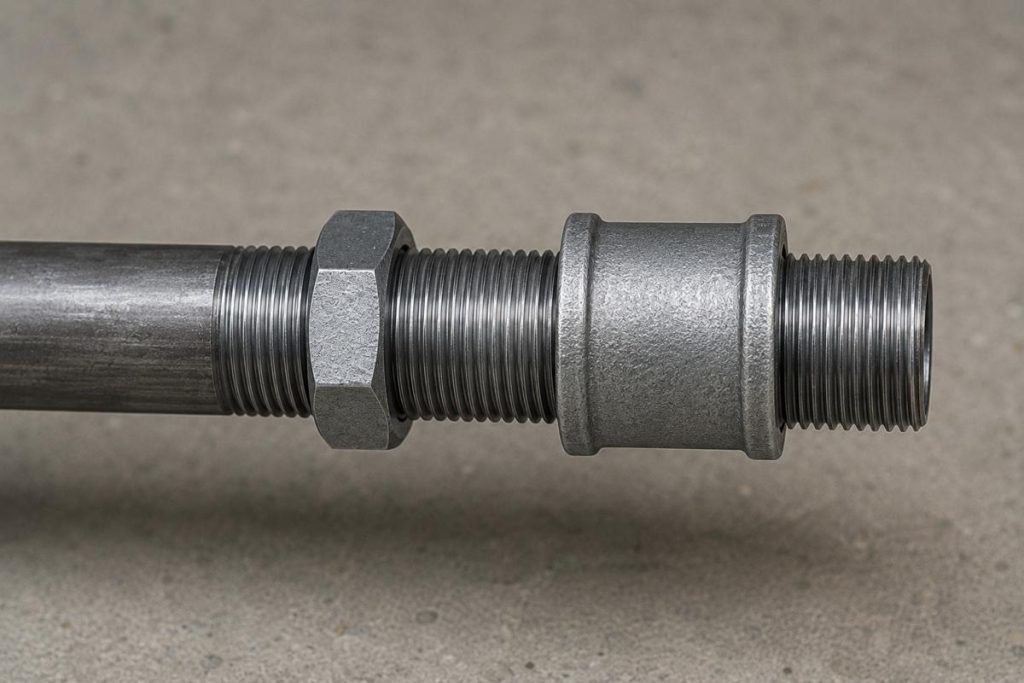

Для правильного складання необхідно чітко розуміти порядок розташування деталей. На довгу різьбу згона першою накручується контргайка, а вже після неї — муфта.

Перед з’єднанням обидві деталі повинні повністю перебувати на довгій різьбі згона. Це дозволяє підвести згін до другої нерухомої труби та звільнити її різьбовий кінець.

Правильна послідовність складання виглядає так:

1. На коротку різьбу згона наносять ущільнення.
2. Короткою стороною згін вкручують у фітинг, кран або іншу деталь.
3. На довгу різьбу згона накручують контргайку.
4. Після контргайки повністю накручують муфту.
5. Згін підводять до різьби другої нерухомої труби.
6. Різьбу другої труби очищають та ущільнюють.
7. Муфту скручують зі згона на другу трубу.
8. Частина муфти залишається на згоні, а частина заходить на різьбу другої труби.
9. Між муфтою та контргайкою укладають ущільнювальний матеріал.
10. Контргайку підводять до муфти та рівномірно затягують.

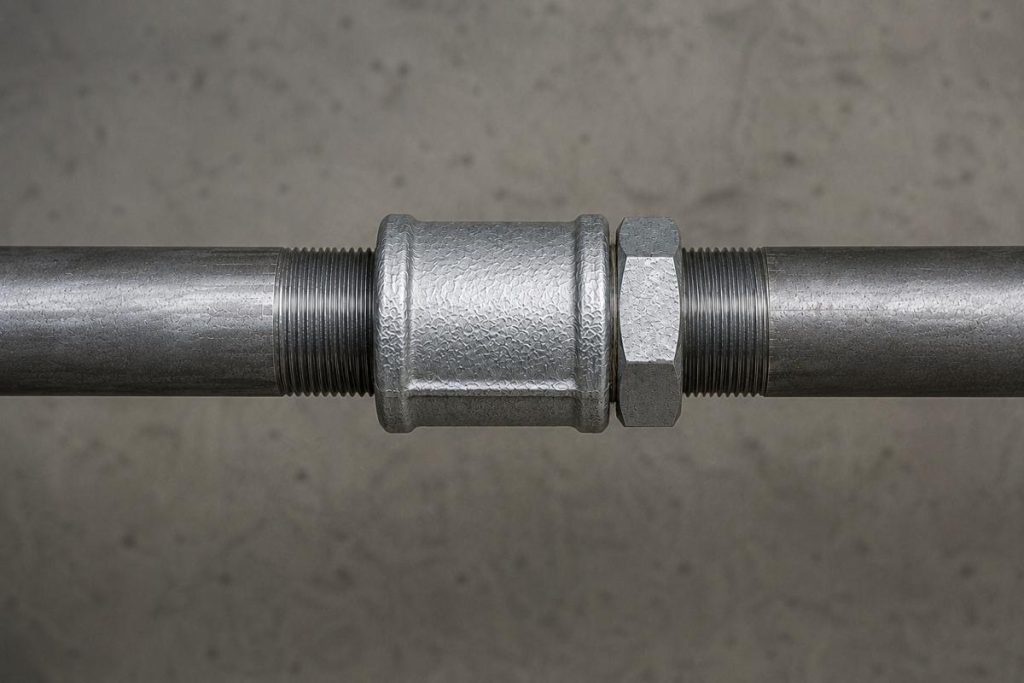

У правильно зібраному вузлі муфта з’єднує дві різьбові ділянки, а контргайка фіксує муфту й ущільнює стик із боку довгої різьби згона.

Докладніше про підготовку різьби читайте у статті як правильно намотувати льон або ФУМ-стрічку.

Як правильно встановити контргайку на трубі

Монтаж контргайки не є складним, але потребує правильної послідовності. Якщо переплутати розташування деталей, після з’єднання труб вузол доведеться розбирати.

1. Перевірте різьбу

Перед складанням очистьте різьбові ділянки від іржі, старого ущільнення, фарби та бруду. Контргайка повинна накручуватися вручну без значного опору.

Якщо вона одразу заклинює або йде з перекосом, необхідно перевірити:

• відповідність діаметра;
• тип і крок різьби;
• наявність задирок;
• стан різьби на згоні;
• стан самої контргайки.

2. Першою накрутіть контргайку

Контргайка повинна бути першою деталлю на довгій різьбі згона. Її накручують достатньо далеко, щоб після неї повністю помістилася муфта.

Найчастіша помилка — спочатку накрутити муфту, а потім згадати про контргайку. Додати її після з’єднання двох труб уже неможливо.

3. Накрутіть муфту

Після контргайки на довгу різьбу накручують муфту. Перед підведенням до другої труби вона повинна повністю перебувати на згоні та максимально звільняти його різьбовий край.

4. З’єднайте дві труби

Муфту скручують із довгої різьби згона на підготовлену різьбу другої труби. Важливо стежити, щоб вона заходила рівно та без перекосу.

Якщо муфта після одного або двох витків починає заклинювати, не потрібно відразу застосовувати великий ключ. Спочатку слід перевірити співвісність і стан різьби.

5. Ущільніть місце під контргайкою

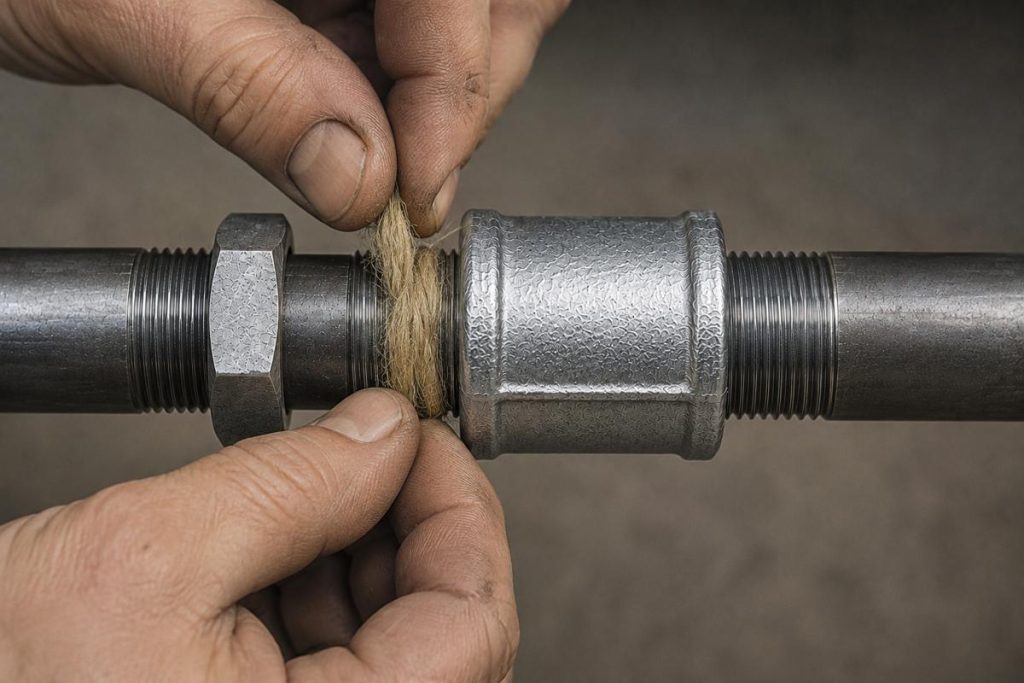

Біля торця муфти формують невеликий рівний валик із сантехнічного льону. Ущільнювач повинен заповнювати проміжок, але не утворювати великої грудки.

Занадто мала кількість льону може не забезпечити герметичність. Надмірна кількість заважає контргайці рівно підійти до муфти та створює нерівномірний притиск.

6. Затягніть контргайку

Контргайку спочатку підводять до торця муфти вручну, а потім затягують ключем. Муфту бажано утримувати другим ключем, щоб вона не змістилася зі встановленого положення.

Затягування повинно бути достатнім для притискання ущільнювача, але без надмірного зусилля. Перетягування не виправляє погану різьбу або неправильно укладений льон.

7. Перевірте герметичність

Після заповнення системи водою протріть вузол насухо та уважно огляньте місце між муфтою і контргайкою. На сухій поверхні легше помітити навіть невелику краплю.

Якщо теча не зникає після незначного підтягування, вузол краще розібрати, видалити старе ущільнення та зібрати повторно.

Поширені розміри трубних контргайок

Розмір контргайки підбирають за трубною різьбою згона. Необхідно враховувати, що дюймове позначення трубної різьби не дорівнює фактичному зовнішньому діаметру деталі.

Умовний прохід	Трубна різьба	Побутове позначення	Типове застосування
DN 15	G 1/2	1/2 дюйма	підводки, невеликі трубопроводи, радіатори
DN 20	G 3/4	3/4 дюйма	водопостачання та опалення
DN 25	G 1	1 дюйм	магістральні ділянки приватного будинку
DN 32	G 1 1/4	1 1/4 дюйма	насосні та технічні вузли
DN 40	G 1 1/2	1 1/2 дюйма	трубопроводи більшої пропускної здатності
DN 50	G 2	2 дюйми	великі опалювальні та технічні системи

Докладніше про відповідність дюймів і міліметрів читайте у статті який діаметр труб буває: таблиця розмірів.

Контргайки за ГОСТ 8968-75

Розміри сталевих контргайок із циліндричною трубною різьбою регламентує ГОСТ 8968-75. Стандарт поширюється на сталеві контргайки без покриття та з цинковим покриттям, призначені для різьбових трубних з’єднань із застосуванням ущільнювача.

У стандарті наведено:

• умовні проходи;
• відповідні розміри трубної різьби;
• висоту контргайки;
• розмір під ключ;
• зовнішній діаметр;
• приблизну масу деталей.

Відповідність стандарту важлива, оскільки контргайка повинна без перекосу накручуватися на згін, мати достатню міцність і забезпечувати нормальне затягування ключем.

Завантажити ГОСТ 8968-75 — контргайки сталеві

Яку контргайку вибрати

Матеріал	Переваги	Що врахувати	Застосування
Сталь без покриття	міцність, доступність, сумісність зі сталевими трубами	потребує захисту від корозії	опалення, водопровідні та технічні системи
Оцинкована сталь	краща стійкість до корозії	цинкове покриття не повинно заважати різьбі	вологі й відкриті ділянки
Латунь	корозійна стійкість, зручність монтажу	небажано надмірно перетягувати	латунна сантехнічна арматура

Для класичного сталевого згона найчастіше використовують сталеву контргайку відповідного діаметра. Усі деталі вузла повинні мати сумісну трубну різьбу.

Часті помилки під час встановлення контргайки

Контргайку забули встановити перед муфтою

Після того як муфта вже з’єднала дві нерухомі труби, додати контргайку неможливо. Вузол доведеться повністю розбирати.

Контргайка встановлена не з того боку

У класичному згінному з’єднанні вона повинна стояти на довгій різьбі згона безпосередньо за муфтою.

Недостатнє ущільнення

Якщо між муфтою та контргайкою немає правильно укладеного ущільнювача, вода може рухатися по витках довгої різьби.

Надмірна кількість льону

Велика грудка льону заважає контргайці рівно підійти до муфти. Притиск виходить нерівномірним, а частина ущільнювача видавлюється назовні.

Перетягування

Спроба усунути течу лише сильнішим затягуванням може пошкодити різьбу, деформувати слабку деталь або змістити муфту.

Невідповідний розмір

Контргайка повинна точно відповідати розміру різьби згона. Підбирати її лише за зовнішнім виглядом неправильно.

Пошкоджена різьба

Іржа, задирки та зірвані витки заважають рівномірному затягуванню. Ущільнювальний матеріал не може повністю компенсувати дефектну геометрію.

Чому тече з’єднання біля контргайки

Ознака	Ймовірна причина	Що робити
з’являється одна крапля	слабкий притиск або мало ущільнення	обережно перевірити затягування
вода проходить по різьбі	ущільнювач укладено неправильно	перезібрати вузол із новим ущільненням
контргайка стоїть під кутом	перекіс або пошкоджена різьба	розібрати та перевірити деталі
підтягування не допомагає	дефект муфти, згона або контргайки	замінити пошкоджену деталь

Перед ремонтом необхідно перекрити воду, скинути тиск і дочекатися охолодження системи опалення.

Докладніше про пошук течі читайте у статті тече різьбове з’єднання: що робити.

Контргайка, муфта й американка: у чому різниця

• Муфта з’єднує дві деталі із зовнішньою різьбою.
• Контргайка фіксує муфту або інший елемент на довгій різьбі.
• Згін дозволяє з’єднати дві нерухомі труби за допомогою довгої різьби.
• Американка створює швидкорозбірний вузол із накидною гайкою.

Контргайка не замінює муфту або американку. Кожна з цих деталей має власне призначення.

Про швидкорозбірне з’єднання читайте у статті що таке американка у сантехніці.

Порада майстра

Перед остаточним складанням повністю накрутіть контргайку та муфту на довгу різьбу згона без ущільнення. Перевірте, чи вистачає робочої довжини та чи всі деталі вільно проходять по різьбі.

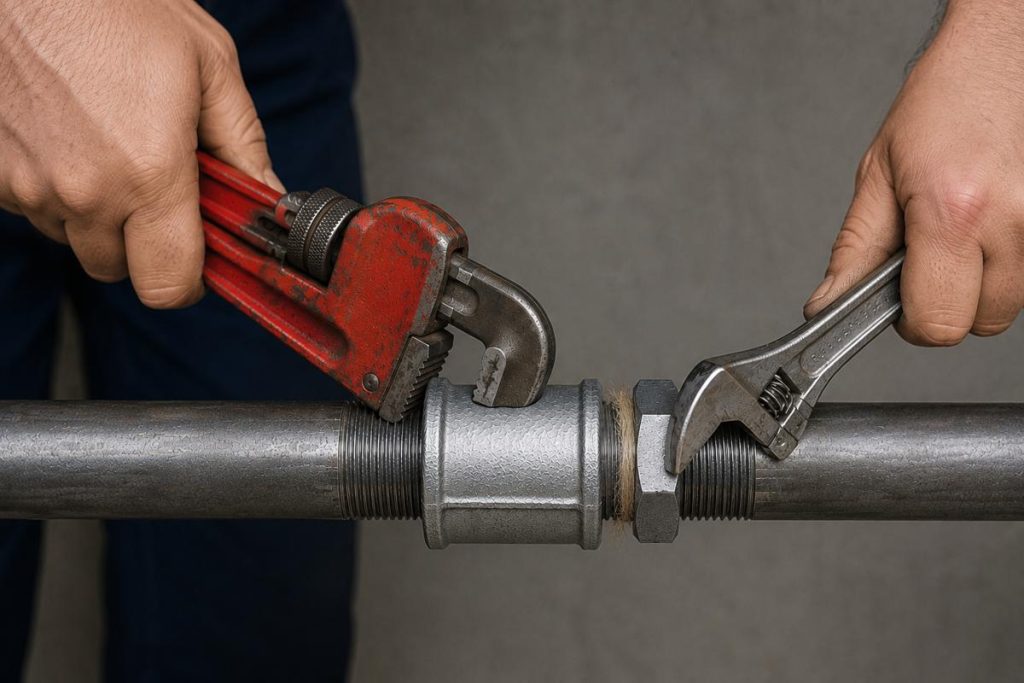

Під час затягування використовуйте два ключі: одним утримуйте муфту, другим підтягуйте контргайку. Так менше ризику змістити вже встановлений вузол.

Якщо контргайка не накручується вручну хоча б на кілька витків, не застосовуйте одразу велике зусилля. Спочатку перевірте діаметр, різьбу та співвісність.

Можливі причини такої проблеми розглянуті у статті чому не закручується різьба.

Висновок

Контргайка — невелика, але важлива деталь класичного різьбового трубного з’єднання. Вона фіксує муфту на довгій різьбі згона та притискає ущільнювальний матеріал.

Щоб вузол працював надійно, потрібно правильно підібрати розмір, перевірити стан різьби, дотриматися послідовності складання та не намагатися компенсувати погане ущільнення надмірним затягуванням.

Отже, відповідь на питання, для чого потрібна контргайка, проста: вона допомагає надійно зафіксувати та герметизувати муфту або інший елемент на довгій трубній різьбі.

Часті питання — FAQ

Для чого потрібна контргайка на згоні?
Вона фіксує муфту на довгій різьбі згона та притискає ущільнювальний матеріал.

Що накручується першим — муфта чи контргайка?
На довгу різьбу згона спочатку накручують контргайку, а після неї — муфту.

Чи потрібно ущільнювати місце під контргайкою?
Так. У класичному згінному з’єднанні між муфтою та контргайкою укладають сантехнічний льон або інший відповідний ущільнювач.

Чи можна використовувати контргайку без муфти?
В окремих вузлах вона може фіксувати інший різьбовий елемент, але у класичному з’єднанні двох труб працює разом із муфтою та згоном.

Чому з-під контргайки тече вода?
Найчастіше через недостатнє або неправильно укладене ущільнення, перекіс чи пошкоджену різьбу.

Як підібрати розмір контргайки?
Її підбирають відповідно до трубної різьби згона: G 1/2, G 3/4, G 1, G 1 1/4 та інших розмірів.

Чи можна просто сильніше затягнути контргайку?
Невелике підтягування іноді допомагає, але сильне перетягування може пошкодити різьбу або змістити муфту.
